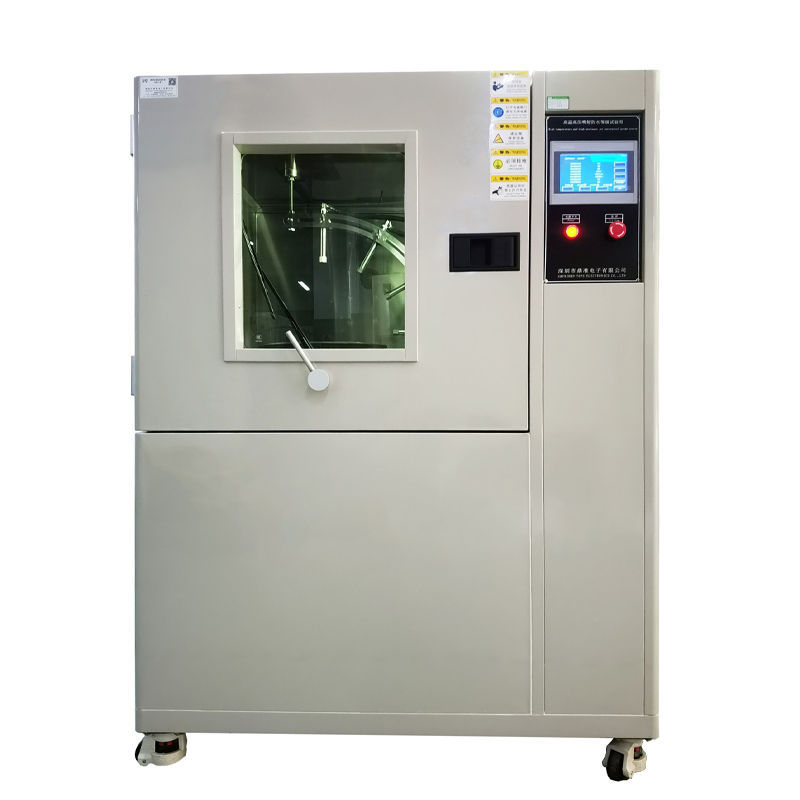

IP防水等级试验箱
立即咨询

+86-755-26478771

设备简介

1. 用途及适用标准

本试验箱主要用于电子电工产品考核外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能.符合GB2423.38、GB4208-93、IEC60529-2001等标准。

2. 系统组成及特点:

该试验系统主要由储水箱、喷淋系统、控制单元组成。其采用先进控制单元由PLC+触摸屏+各式电气控制元器件; 从而实现一台机器完成IP3,IP4,IP5,IP6四项标准的测试。

3.设备规格:

型号

FS-IPX34

FS-IPX3-6

FS-IPX9K

符合防水等级

IPX3、IPX4

IPX3、IPX4、IPX5、IPX6

IPX9K

内箱尺寸

100×100×100 (cm)

摆管半径

 40cm

IPX3/IPX4

摆管淋雨试验

摆管摆幅:0~±160°adjustable

喷水孔径:0.4mm or 0.8mm

喷嘴流量:0.07L/min;试样转盘:1~7 circle/min

喷淋时间:0~9999min can be set

控制系统:PLC programming control system + touch screen of Chinese interface

IPX5冲水试验

喷嘴孔:6.3mm;水流量:12.5L/min

喷水距离:2.5~3m;持续时间:0~9999min

IPX6冲水试验装置

喷嘴孔:12.5mm; 水流量:100L/min

喷水距离:2.5~3m; 持续时间:0~9999min

IPX78加压浸水试验

压力调整范围:0-0.3/0.5/1.0/2.0/5.0Mpa

试验水深范围: 0-30m/50m/100m/200m/500m

IPX9K喷溅水试验

喷射水压:80~100bar/8~10Mpa/100kg

喷水流量 14~16L/min

喷水距离 100mm~150mm

喷水角度  0°、30°、60°、90°

试验转台转速 1~5r/min
